接地电阻表的计量校准

接地电阻表概述

1.    接地电阻是指接地体与大地之间的电阻值。阻值越小，接地越良好，当有雷电等大电流流入大地时，接地部分的跨步电压越小，越安全。

2.    接地电阻表的工作原理是：由仪器内部产生交流的低频恒流信号，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入仪器得到对应的阻值。

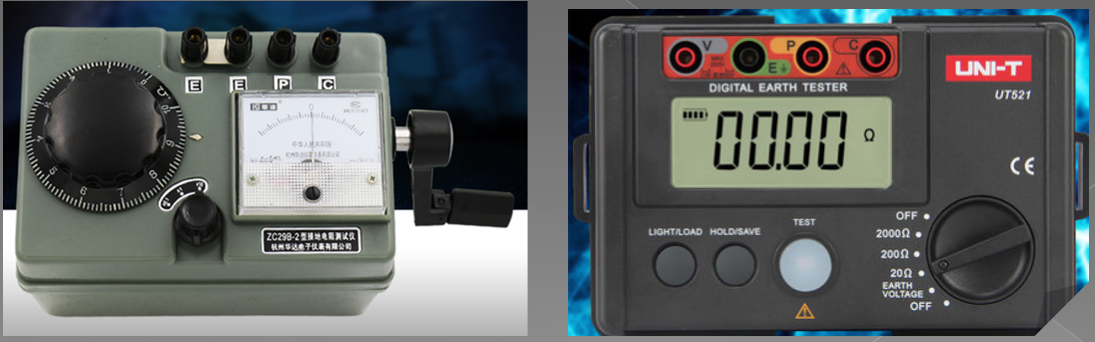

常见接地电阻表

3.    常见接地电阻表类型：

a.     按显示方式分：分为指针式接地电阻表、数字式接地电阻表。两者原理及应用并无差别，只是数字式能直观地读出接地阻抗值，而指针式需要通过读取指针刻度方能得到阻抗值。

b.     按测量方式分：分为地桩法和钳夹法。地桩法使用接地电阻表进行测试，钳夹法使用钳形/回路接地电阻表进行测量，测量里无法断开地桩回路。

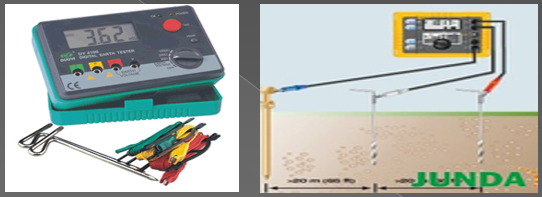

地桩法

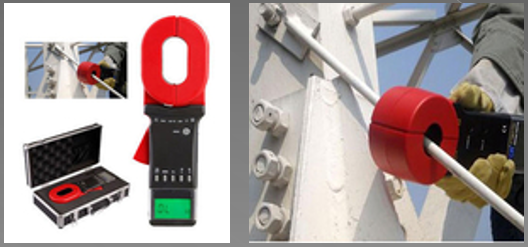

钳夹法

校准依据与方法

1.  校准依据：开展此类仪器校准的依据是：JJG366-2004《接地电阻表检定规程》。

2.   标准器：JD-1B接地电阻检装置，电阻测试范围：电阻测试范围：0.001Ω～10000Ω，准确度等级：0.1级。

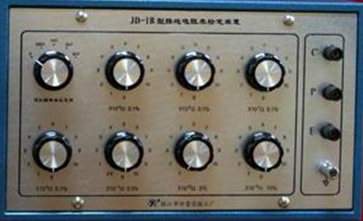

普标使用标准器

3.    注意事项：

a.     确认送检方式：送检/现场。

b.    确认是否有特殊的测量点。
